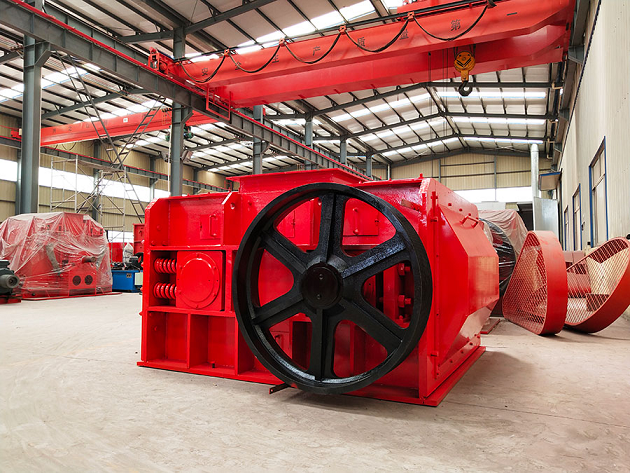

    对辊破碎机设备破碎轴的调整与轴承的更换

    作者:潍坊恒信机械制造有限公司 时间:2022-08-18 点击:

      一、破碎轴的调整:

      当对辊破碎机设备上有正齿轮时,请执行以下步骤:

      1.驱动轴上的正齿轮:

      (1)断开破碎机驱动电机的电源。

      (2)松开固定上盖板和侧板、减速器安装板和上轴承腔的螺栓。

      (3)拆下上盖板。如果端部耐磨板与之连接,则将其与耐磨板一起拆下(不需排油)。

      (4)松开紧固螺栓并从轴上拆下下端盖。

      (5)拆下轴固定环。

      (6)沿破碎轴的花键滑动正齿轮,以保持短啮合,并注意支撑其重量。

      (7)将从动轴旋转到所需位置。

      (8)沿花键将齿轮移动到适当位置,使其与配合齿轮啮合。

      (9)安装挡圈和端盖,然后用螺栓紧固。

      (10)重新安装上端盖和端耐磨板,并再次用螺栓紧固。

      2.从动轴上的正齿轮:

      (1)从对辊破碎机设备驱动电机上拔下电缆,并断开机器电源。

      (2)松开盖板螺栓,将上盖板与侧板、端盖和上轴承座分离。

      (3)如有需要,排空机油。

      (4)拆下上盖板(不需排油)。

      (5)松开固定齿轮的端盖螺栓,并从驱动轴上拆下端盖。

      (6)沿破碎轴的花键滑动正齿轮,以保持短啮合,并注意支撑其重量。

      (7)将从动轴旋转到所需位置。

      (8)沿花键将齿轮移动到适当位置,使其与配合齿轮啮合。

      (9)安装轴端盖和螺栓。

      (10)涂抹密封胶后,重新安装上盖板并重新拧紧螺栓。

      二、破碎轴轴承的更换:

      按以下步骤拆下并更换损坏的轴承:

      (1)先参照轴的拆卸步骤,拆卸破碎轴;

      (2)然后拆下端盖,然后使用轴承拉拔器或类似工具配合液压千斤顶拉出轴承组的每个LEL零件;

      (3)检查留在轴上的迷宫是否严重磨损;

      按以下步骤拆下对辊破碎机设备上损坏的轴承总成:

      (1)拆下通盖,同时拆下两个油封和一个轴套;

      (2)损坏的轴承将从轴承座上拆下。
