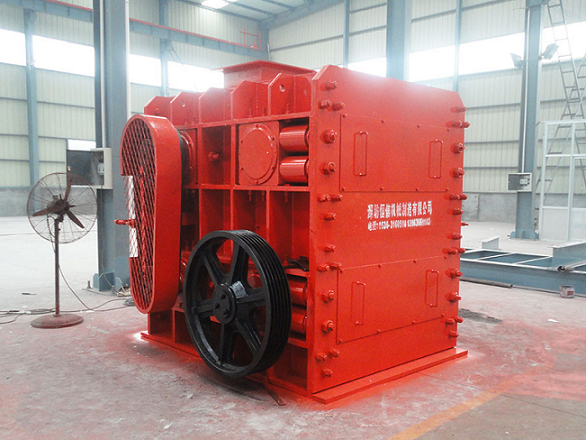

四辊破碎机上销定位型式轴承的拆卸与组装

　　一、销定位型式轴承的拆卸：

　　1.先按照四辊破碎机破碎轴的拆卸步骤拆卸破碎轴；

　　2.然后拆下端盖，然后使用轴承拉拔器或类似工具配合液压千斤顶拉出所有轴承部件；

　　3.检查留在轴上的迷宫是否严重磨损；

　　4.按以下步骤拆卸损坏的轴承总成：

　　（1）拆下通盖，同时拆下两个油封和一个轴套；

　　（2）支承轴承座外圈距地面约200mm；

　　（3）加热轴承座外圈；

　　（4）随后，损坏的轴承将从轴承座上脱落。

　　5.检查零件

　　迷宫：检查迷宫密封面上的槽和肋是否严重磨损。如果发现任何磨损的凹槽痕迹，须更换迷宫

　　油封：检查油封密封面上的唇部。如果有任何磨损痕迹，须更换油封。根据相关要求，如果油封位置因任一原因发生变化，须更换油封。

　　轴套：如果轴套外径上发现任何凹槽，则须更换轴套；

　　二、四辊破碎机销定位型式轴承的组装∶

　　更换零件如下：

　　1.用气焊设备加热破碎轴上的旧迷宫，拆除迷宫盖，注意不要损坏破碎轴；

　　2.将新迷宫盖放入油池中，加热至110℃，然后及时取出并安装在轴上，然后将轴放在机架上。

　　3.将油封安装在轴承座中，并保障安装正确（参见相关图纸）。

　　4.在轴承内表面涂抹少量机油；

　　5.将轴承安装在轴承座中，并保持一定的公差和较小的间隙；

　　6.将轴承和轴承座放入油池或类似容器中加热到110℃，然后取出并安装在轴上。注意，油封和迷宫盖须灵活就位，迷宫盖的内侧定位面须紧靠轴承内圈。

　　7.将两个组合垫圈中的一个安装在轴承座的大定位销孔中，并用越多的润滑脂将其固定。另一个组合垫圈：

　　8.将环装入下轴承座的定位销孔中，然后将销安装在下轴承座上；

　　9.将轴套放入油池中加热到110℃，取出后及时安装在轴上；

　　10.将另外两种油装入通盖，保障安装位置正确；

　　11.将贯穿盖安装在轴承座中，并按照t056规定的扭矩拧紧螺栓；

　　12.按相反顺序重新组装四辊破碎机。
