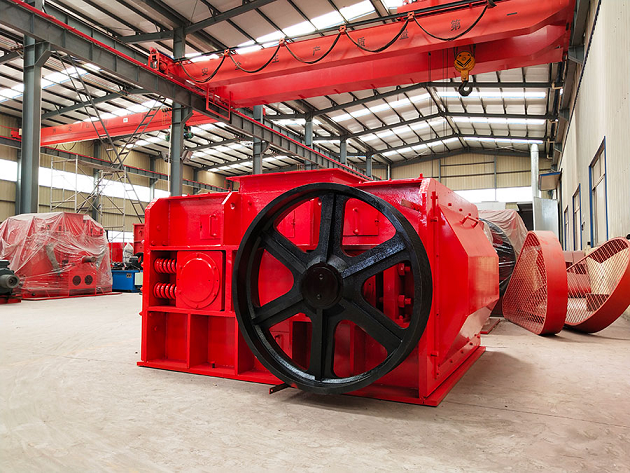

对辊破碎机设备耐磨板的更换及减速器的拆装技术

　　一、耐磨板的更换：

　　耐磨板安装在对辊破碎机设备的腔内，以保护机身侧面和轴承座，当发现耐磨板过度磨损时，须更换耐磨板。侧磨耗板与旋转齿轮之间的较小间隙为10mm。更换侧耐磨板时，起动机器前检查间隙。

　　必须按如下方式更换耐磨板：

　　1、侧耐磨板：

　　（1）在每个耐磨板上焊接两个临时吊钩（可能不需要小型机器）。

　　（2）松开连接侧板和侧板的螺栓，将其分开。

　　（3）用起重设备钩住吊钩。

　　（4）取出耐磨板。

　　（5）为确保新耐磨板安装在正确位置，请彻底清洁安装位置。

　　（6）在新耐磨板上焊接两个临时吊钩。

　　（7）用新螺栓将新耐磨板固定在正确的位置。因为旧螺栓的头部磨损，不建议重复使用固定旧耐磨板的螺栓。

　　（8）按照mmdt056的规定扭矩拧紧螺栓。

　　（9）拆除临时吊钩。

　　（10）检查对辊破碎机设备齿盖和齿廓与耐磨板之间的间隙，间隙至少应为10mm。

　　（11）将新耐磨板提升到适当位置。

　　2、端部耐磨板：

　　（1）彻底清洁机器的上部，以露出安装吊环的螺栓孔。

　　（2）松开耐磨板与耐磨板上轴承座的连接螺栓。

　　（3）在耐磨板顶部安装吊环螺栓，并吊出旧耐磨板。

　　（4）为确保安装新耐磨板，请彻底清洁安装新耐磨板的所有表面。清洁前保护紧固螺孔。

　　二、减速器安装与拆卸

　　1、减速器安装步骤∶

　　（1）清洁减速器输出轴和齿轮联轴器：

　　（2）将联轴器的前半部分滑动到输出轴上：

　　（3）用轴端盖将半联轴器固定在输出轴上，然后用螺钉固定：

　　（4）将减速器提升到适当位置，使减速器上的键与减速器连接板的键槽相匹配。用螺栓将减速机固定在对辊破碎机设备减速机连接板上，螺栓拧紧力矩按mmdt056；

　　（5）然后滑动齿轮套筒，使其与半联轴器正确啮合；

　　（6）保持“0”环处于正确位置，将两个半夹紧环安装在联轴器上，拧紧螺钉，拧紧力矩符合mdt056的规定；

　　（7）向减速器中添加规定的润滑油至规定液位；

　　（8）润滑齿轮联轴器。

　　2、拆卸∶

　　（1）先拆卸电机；

　　（2）拆除联轴器；

　　（3）注意，如果安装了油冷却器，请先断开油管；

　　（4）注意，如果安装了减速器温度监测装置，请先将其拆除；

　　（5）拆除电机监控支架或电机连接盖；

　　（6）拆下对辊破碎机设备齿轮联轴器腔的上盖板；

　　（7）滑动两个夹紧环，小心不要损坏“0”环。将减速器端的齿套沿Q方向滑动，用起重设备吊起减速器吊环；

　　（8）拆除每个减速器上的安装螺栓；

　　（9）将减速器移出，并将其与减速器连接板分离。
