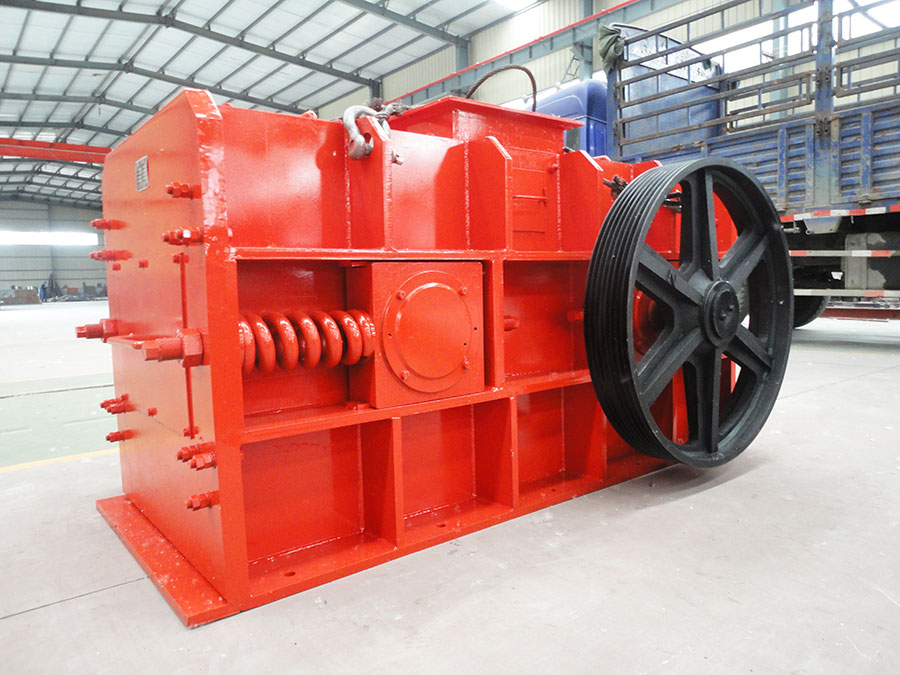

本文是拆卸和重新安装双对辊破碎机减速器组件的步骤:
一、拆卸:
(1)分离齿轮联轴器,从破碎机上拆下减速器;
(2)排空减速器的所有润滑油;
(3)拆下两侧的侧盖和端盖,小心不要损坏油封;
(4)分离减速器的上下箱体,注意不要损坏加工表面
(5)应根据安装步骤,使用标准拉出或压入工具拆卸和重新安装所有零件。
二、组装:
(1)打开齿轮箱,清洁所有内表面;
(2)检查减速箱表面在运输过程中是否损坏,并按要求清洁;
注意:保持箱体中的非加工表面已涂漆。
(3)将双对辊破碎机上安装好的轴、齿轮、轴承、螺栓等放在一起。在上下箱体上分别安装2”和0.75”BSPT插头;
注意:组装前,用脱脂剂清洁所有轴和齿轮。
(4)根据部件图纸和清单组装变速器部件。
注意:尽量使用吊环螺栓吊起零件进行装配,尤其是轴和终端装配过程。
三、在下箱体里安装轴组件:
(1)先将双轴组件放入箱内。
(2)然后安装输入轴总成。
(3)双对辊破碎机空载时,啮合区域的宽度为齿高的20%,长度为齿轮厚度的35%。加载时,啮合区域的宽度为齿高的40%,长度为齿轮厚度的35%。
(4)安装三轴组件安装三轴组件。
(5)末后,安装输出轴总成。
注意:安装箱体前,润滑轴承。
(6)安装上箱体之前,在下箱体的所有法兰表面上涂抹loctite573密封胶。
(7)安装上下箱体时,使用销钉定位,以保持正确安装。
(8)检查所有部件的安装情况,并用游标卡尺或深度千分尺检查轴承是否从端面安装到位。
(9)根据时间表检查并安装所有螺栓。
(10)紧固螺栓:先用小扭矩拧紧所有螺栓,然后用规定扭矩拧紧螺栓。
小心;螺栓的拧紧顺序是从中间到外侧,这样每个螺栓都会受到均匀的应力。然后检查齿轮的操作,必须按照MMD公司t056的规定拧紧螺栓。
(11)运行4小时后,检查输入轴轴承的温升。通常,温升不超过90°f(50°C)
如果达到较大温升,停止双对辊破碎机冷却减速器,然后重新启动。如果再次超过较大温升,则停止机器并分析原因。
