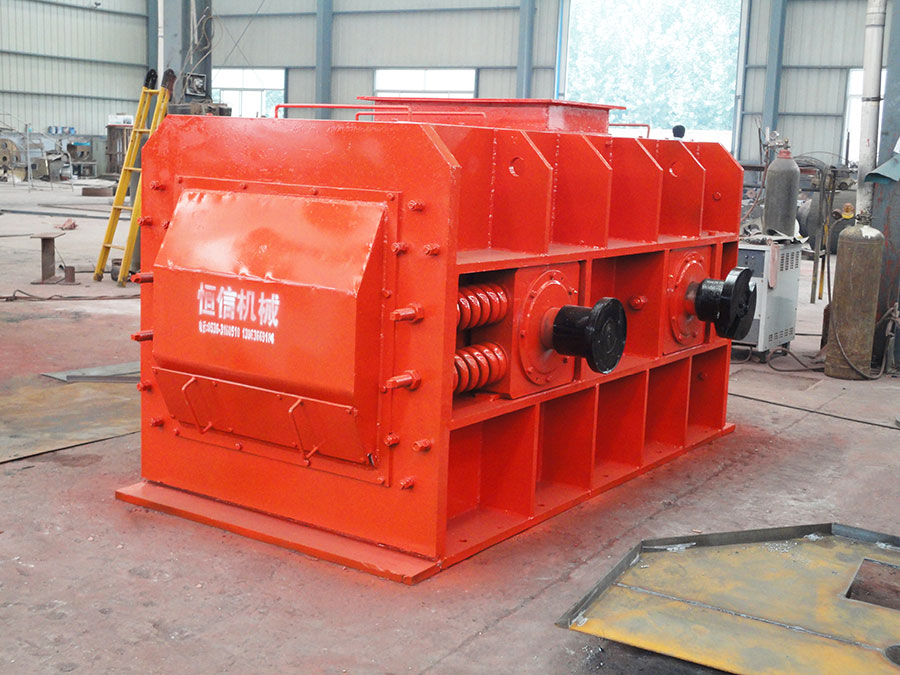

浅谈双齿辊式破碎机产品结构

　　双齿辊式破碎机主要由壳体、转子、承击砧、排料篦子及其调节装置以及驱动部分等组成。本文我们先来了解下该设备的转子、壳体以及排料篦子的结构：

　　一、转子：

　　转子是破碎机的关键部件、它主要由锤盘、端盘、锤头、锤轴、主轴、飞轮、轴承与轴承箱等组成，锤盘与端盘经过平键固定于主轴上面，两头用卡箍进行夹紧，外缘堆焊耐磨合金，锤头悬挂在贯通锤盘的锤轴上，均布在转子的周向和轴向以确保转子的整体平衡，锤头采用了全回转的结构设计，破碎大块矿石之时即便不能一击就碎，也能整体退避到锤盘中，以保障转子的正常运转。锤头一边磨损后可以换边使用，主轴采用优良合金钢制造，可以满足传递大扭矩的需要，支承转子的双列球面滚子轴承能承受较大的载荷。轴承采用脂润滑，废脂可通过双齿辊式破碎机的排脂孔自动排出。

　　二、壳体：

　　壳体由上壳体及下壳体组成，上壳体分为七个部分，下壳体分为四个部分，均经过螺栓连接成体，壳体全采用钢板焊接，与矿石接触的内表面均装有耐磨衬板，上壳体的上面设置有锤轴抽出孔，下壳体的两端均设置有检修门，供替换篦子和机内检修之用，壳体的特定腔型设计兼具过铁保护的功能，可将不慎进入机内的金属异物自动排出机外，工作安全牢靠。

　　三、排料篦子：

　　双齿辊式破碎机有两套排料篦子，对称安装于承击砧的两侧，排料篦子由若干个篦子板构成，篦子板由耐磨合金材料浇铸而成，篦子板安装在破碎机的转子下面，和转子间距是可以调节的，间距尺寸不宜>20mm，过大将影响破碎效率。
