双齿辊式破碎机组成与工作流程

　　一、组成：

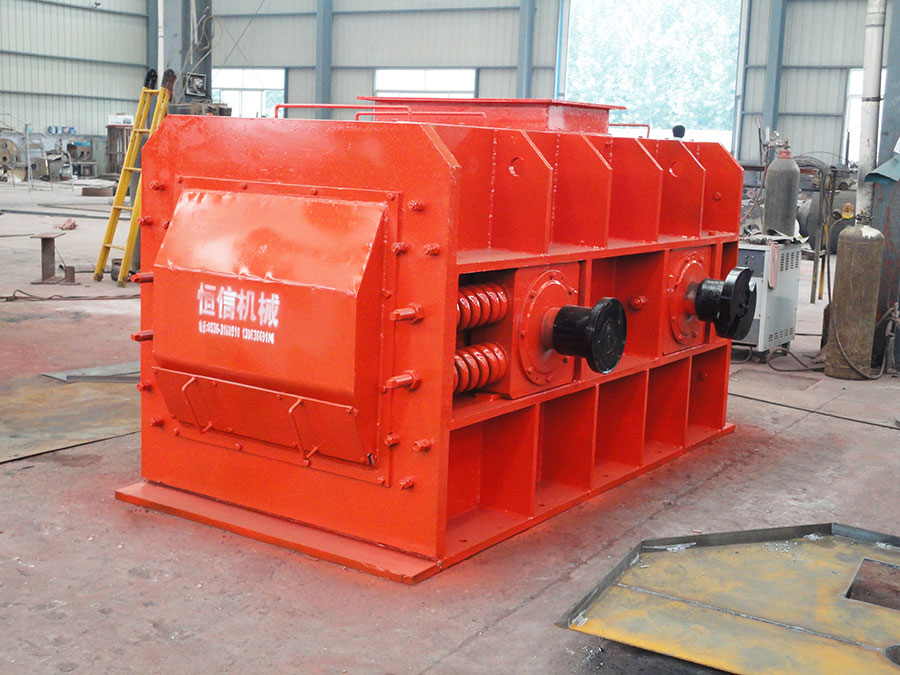

　　双齿辊式破碎机由原动机、传动机构、减速机、主机等组成。其中主机的各组成如下：

　　箱体：该机主机采用箱体结构，机架与钢板焊接。运用分体式，由两个侧板、底板、上盖组成，两个齿辊装于机架固定轴承上，轴承通过轴承座与机架连接，两个滚柱由两个参数相同的准确制造齿轮连接。

　　滚筒：该机的主要工作部件是两个平行安装的齿辊，破碎齿通过键与心轴连接，通过改变破碎齿上的键槽角度，实现了破碎齿在芯轴上的螺旋排列。

　　辅助装置：主机上设有辅助装置，在箱体下部的两个辊子之间安装破碎砧，与两个齿辊配合，形成三段破碎，控制产品粒度。

　　卸料装置：齿板与破碎砧之间的间隙形成动态筛分机构。进入破碎室的物料中所含合格粒度的物料从间隙中排出，大物料被旋转齿对咬合，并通过冲击剪切和冲击拉伸得以破碎，这一结构增进了双齿辊式破碎机工作的效率以及处理的能力。

　　二、工作流程：

　　物料从锅炉掉落到刮板上，由刮板输送到破碎机，随着齿辊的不断旋转，辊齿上的活动齿与固定在壳体上的固定齿之间形成的容纳空间大小不断变化，大材料在剪切和挤压的双项作用下破碎成小块，初碎后的小块落入二次破碎，二次破碎重复阶段一的破碎过程，直到大量烟尘被破碎到所需粒度，并从破碎机排出。在此过程中，不符合当前破碎粒度要求的大型物料将停留在齿辊上，并随着齿辊的旋转再次进入到破碎的过程。

　　如若物料里面含有掉落的刮刀齿、螺栓等不易破碎的物料，一旦这些物料落入破碎机，破碎机将过载，为避免破碎机过载（如齿轮过载、断链等）对设备传动系统造成损坏，破碎机设有过载保护装置。

　　过载保护装置为单销联轴器，销在正常操作期间起驱动作用，当双齿辊式破碎机粉碎端因异物卡死时，将销从薄弱点切断，断开电机与粉碎端之间的动力传递，避免卡死造成设备损坏。破碎端因断电而停止，设置在破碎端的传感器无法检测到旋转信号，触发相关报警和停机动作。
